製品ニュース

2019年01月30日

DGSHAPE株式会社

DGSHAPE初の小型彫刻機DE-3を発表

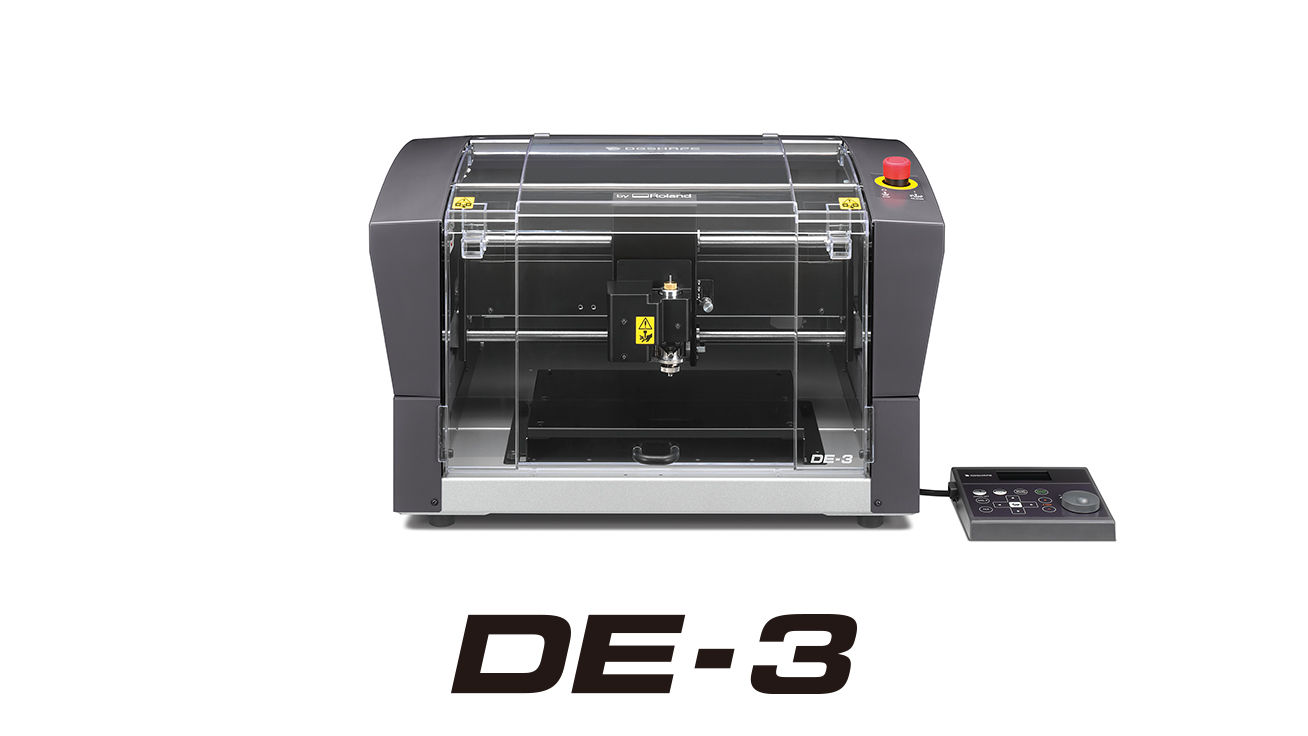

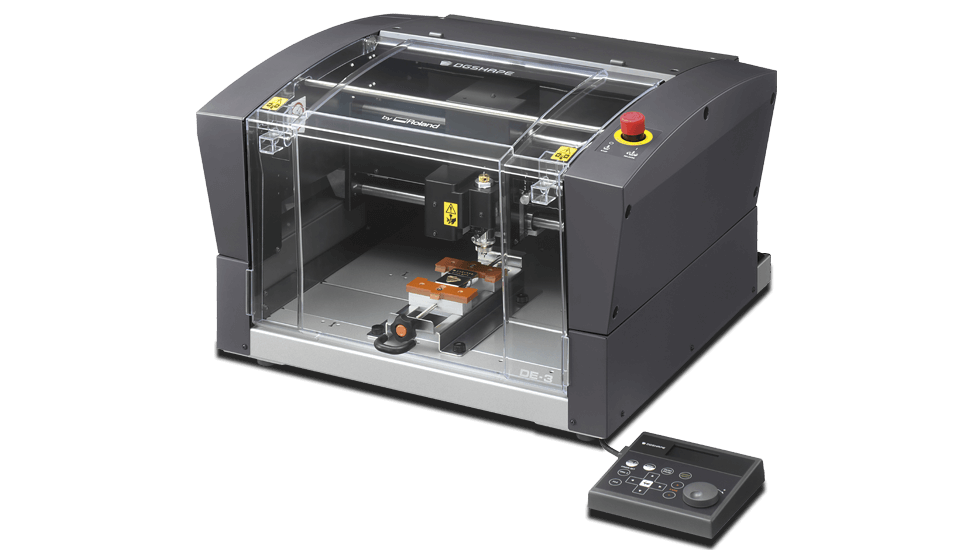

DE-3

写真データのダウンロード(EPS形式)

写真データのダウンロード(JPG形式)

ワークテーブルサイズ 305(幅)× 230(奥行)mm(A4ワイド)
外形寸法/重量 616(幅)× 587(奥行)× 390(高さ)mm/35kg
標準価格 748,000円(税抜き)
販売台数目標 発売後1年間で800台(国内・海外の合計台数)
発表日 2019年1月30日(水)
発売日 2019年2月21日(木)

DE-3について
DGSHAPEの親会社であるローランド ディー.ジー.社が、1987年に当時の周辺機器としてはユニークな卓上型の小型彫刻機CAMM-2(キャムツー)モデルPNC-2000発売。それ以来、同社の彫刻機はユーザーからの多くの要望に応えモデルチェンジを繰り返しながらワールドワイドでの彫刻システムのスタンダードモデルとして採用され続け、ロングセラーマシンとして成長してきました。
そのローランド ディー.ジー.社より3D事業を引き継いだDGSHAPEが今回、自社初となる彫刻機として発表、発売するDE-3は、既存の彫刻システムにもそのまま対応できるように基本的な構造は変更せず、インターフェース、ソフトウェアの見直しを行い、ユーザーの利便性を高めた製品となっています。ローランド ディー.ジー.社製の彫刻機をお使いの多くのユーザーへの追加導入・買い替えはもちろんのこと、新規導入をされるユーザーでも導入したその日から使いこなせるユーザビリティを実現しています。

DE-3の用途
現行モデルであるローランド ディー.ジー.社製EGX-350とは敢えて基本構造を変えずに進化させることをテーマに開発を行いました。そのため現在稼動している銘板や電柱札の彫刻システムにも対応可能※です。また、工業製品の操作パネル、ブレイル(点字)システム、更にはノベルティグッズの名入れやエングレービング(彫刻による装飾)など、彫刻を必要とする全ての業界でご使用いただけます。
※システムのソフトウェアを対応させる必要がある場合があります。

DE-3の特長
1.レーザーポインター搭載で安定した彫刻作業が行えます
原点設定や、彫刻エリアの四隅で一時停止し彫刻範囲を示すエリアプレビュー機能、予め彫刻する際のツールの通り道をなぞるパスプレビュー機能など材料のセッティングに便利な機能を備えたレーザーポインターを搭載しました。
これにより、どなたでも安定した彫刻作業を行って頂けます。

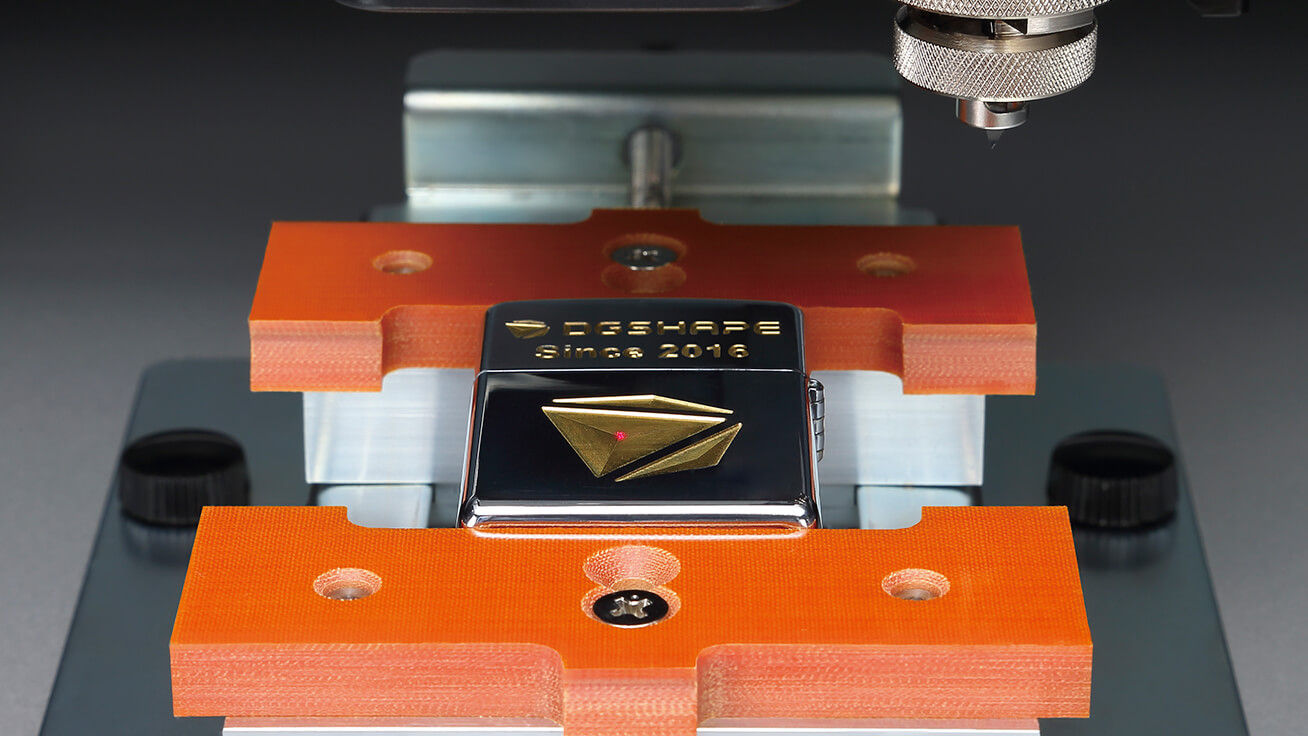

レーザーポインター

2.LAN対応のインターフェース
従来のUSB接続に加えLAN接続用ポートも装備しました。コンピューターとの接続が簡単に行えるUSB接続だけでなく、DE-3とパソコンを別の部屋に設置することも可能なLAN接続によりネットワークプリンターとしても使用できるので、運用の幅が広がります。

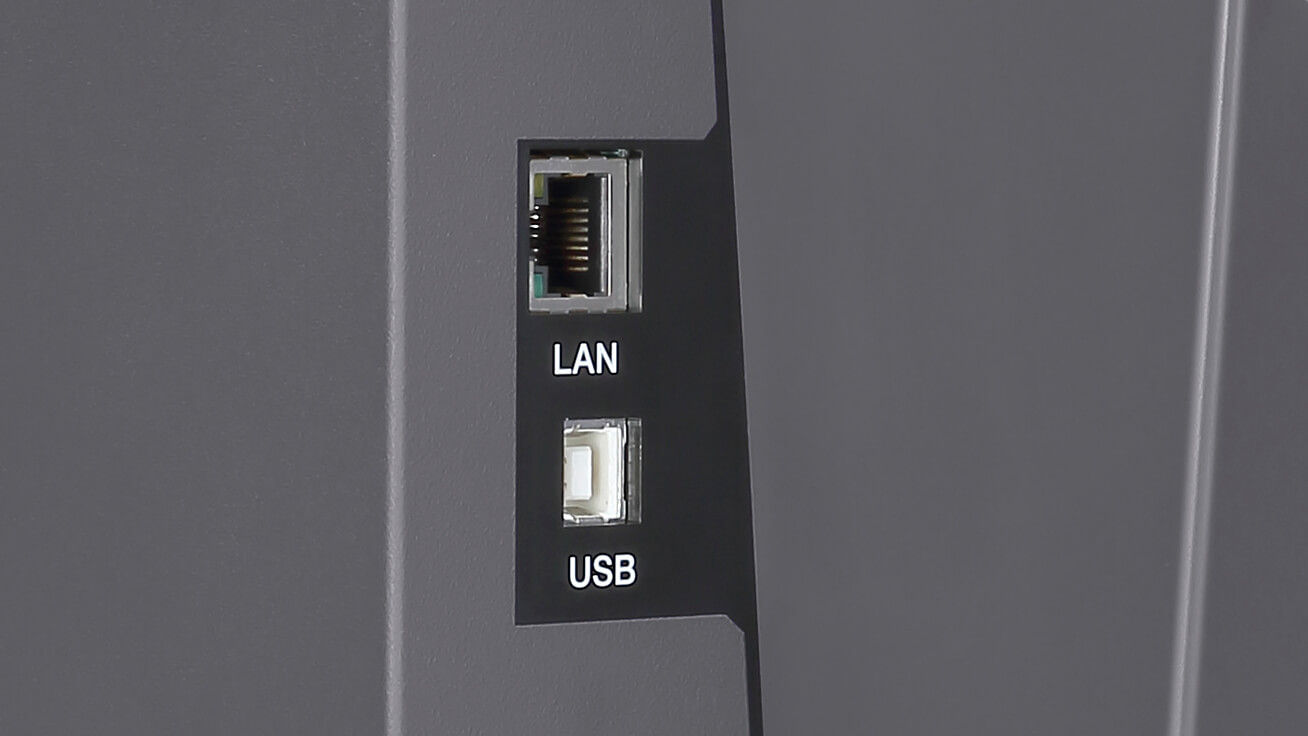

LAN対応のインターフェース

3.新アプリーションソフトウェアDr.EngravePlusを標準添付
文字彫刻はもちろん、デザインされた図案やマークなどのベクターデータ(線分データ)※を取り込んで彫刻が可能なほか、画像データ(bmp、jpg、png形式)から輪郭線を抽出する機能も搭載。より多くのお客様の要望に応える事ができます。また、可変データを取り込んで一度に複数のシリアルプレートや名札などを彫刻ができるテンプレート機能も搭載。面倒な複数同時彫刻をサポートします。さらに、ちょっとした加工に便利な穴あけ加工と面出し加工モードを追加しました。精密彫刻の際の面出しや、素材への穴あけ作業を、専用ソフトウェアを別途用意せずに行えます。
※AdobeIllustrator7/8形式に対応しています。

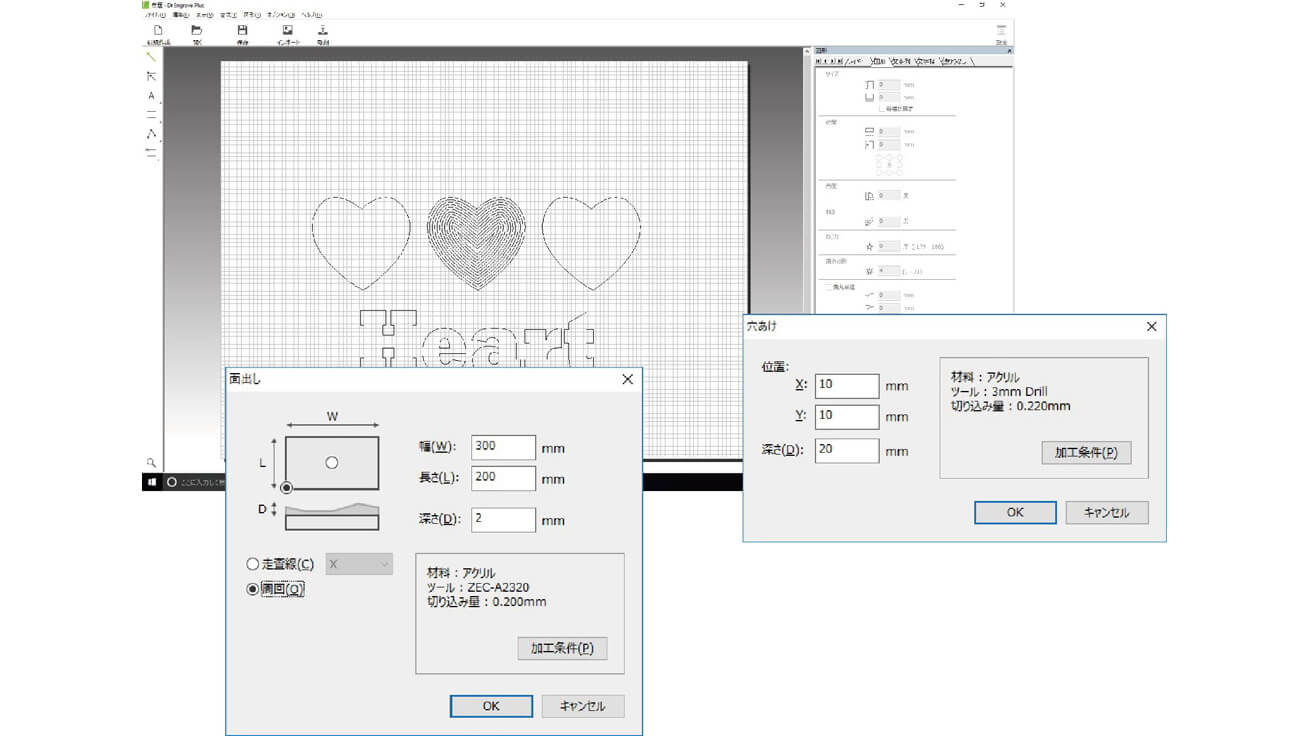

アプリーションソフトウェアDr.EngravePlus

※画面ははめ込みです。

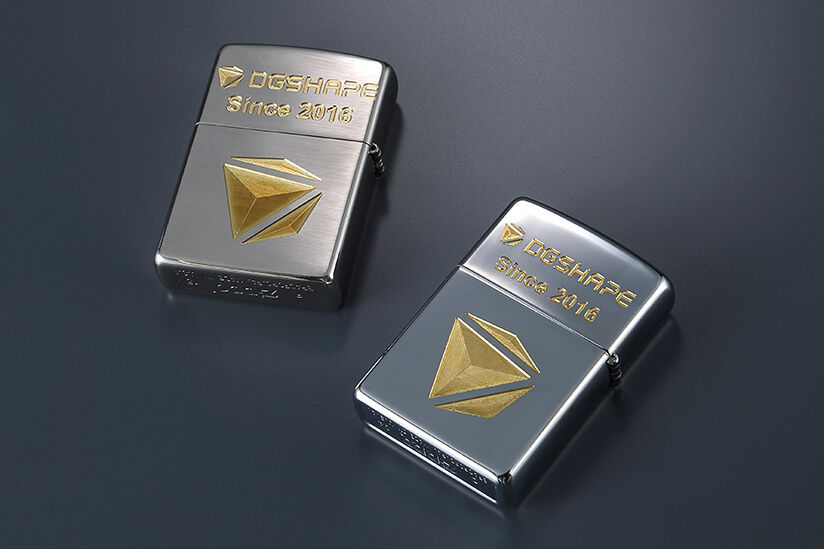

  • アプリケーション例

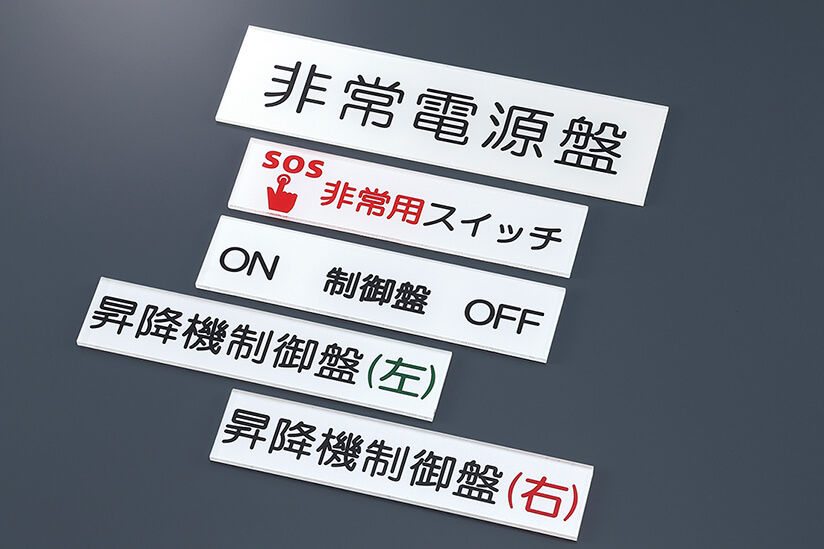

  • アプリケーション例

主な仕様

ワークテーブルサイズ 幅×奥行:305 × 230 mm(A4ワイド)
XYZ 動作ストローク X、Y、Z:305 × 230 × 40 mm
XYZ 軸駆動方式 ステッピングモーター、3 軸同時制御
動作速度 XY 軸:0.1 ~ 60 mm/sec.
Z 軸:0.1 ~ 30mm/sec.
ソフトウェア分解能 0.01 mm/step
スピンドルモーター ブラシレスDC モーター、スピンドル回転数:5,000 ~ 20,000 rpm
ツールチャック カッターホルダー、コレット方式
取り付け可能なワーク厚み 最大40 mm(ノーズユニット使用時は最大38 mm)
インターフェース USB、Ethernet(10BASE-T/100BASE-TX ⾃動切替)、制御コマンド:RML-1
電源電圧および周波数 AC100V ± 10%、50/60Hz(過電圧カテゴリ:区分Ⅱ、IEC60664-1)
定格電流 1.0 A、消費電力:80 W
動作音 動作時63 dB以下(未切削時)、待機時40 dB以下
外形寸法 幅×奥行×高さ:616 × 587 × 390 mm
重量 35 kg
