ジュエリーデザインからワックス原型の製作までをひとつにまとめたオールインワンパッケージ登場！

高解像度写真データダウンロード　(EPS形式)

ローランド ディー.ジー.株式会社（本社：浜松市北区新都田1-6-4/代表取締役社長：冨岡昌弘）は、指輪やペンダント、イヤリングといった宝飾品のデザインからワックス原型の切削までをトータルにサポートする、新しいツール「JWX-30」を9月1日より発売いたします。

開発の背景

長年に渡り手作業が主な生産手段であった指輪やペンダントといった宝飾の世界においても、最近では工業製品のメーカー同様に3D CADソフトウェアが使用されるようになり、デジタルものづくりが注目されるようになってきました。しかし、3D CADの習熟に時間がかかったり、データを実体化するための装置が高額でしかも次の工程に進む過程が煩雑だったりと、デジタル化が求められてはいるものの一部のジュエリーデザイナーやクラフトマンへの普及に留まっているのが現状です。

そこで当社では、宝飾業界におけるものづくりのデジタル化を加速させるために、新製品「JWX-30」を開発いたしました。「JWX-30」は、ジュエリーデザインを行なうための専用3D CADソフトウェア「Roland JewelStudio（ローランド ジュエルスタジオ）」、切削加工に必要な専用CAMソフトウェア「SRP Player（エスアールピー プレイヤー）」、加工機「JWX-30」、そして必要な「治具」がひとつのパッケージになった画期的な製品です。今まで手作業に頼っていたジュエリー製作の大部分を「JWX-30」を用いることにより、簡単な操作で指輪やペンダント、ブレスレット、ブローチ、イヤリング、カフスボタンなど、多種多様なジュエリー製作を快適かつスピーディーに行うことができます。「大幅な製作時間の短縮」や「トータルコストの削減」などが期待できる上、より多くの時間をデザインに費やすことができるようになるため、デザインの質そのものを向上させることも可能になります。

主な特長

ワンパッケージの画期的な新製品

「JWX-30」は、指輪やペンダント、ブレスレット、ブローチ、イヤリング、そしてカフスボタンなど多彩なジュエリーのデザインから原型製作という一連のプロセスに必要な専用「3D CADソフトウェア」「専用CAMソフトウェア」「加工機」がひとつのパッケージになった画期的な新製品です。今まで手作業に頼っていた作業の大部分を「JWX-30」により効率化できますので、作業効率が劇的に向上します。また、より多くの時間をデザインに費やすことができ、デザインの質そのものも向上させることが可能になります。

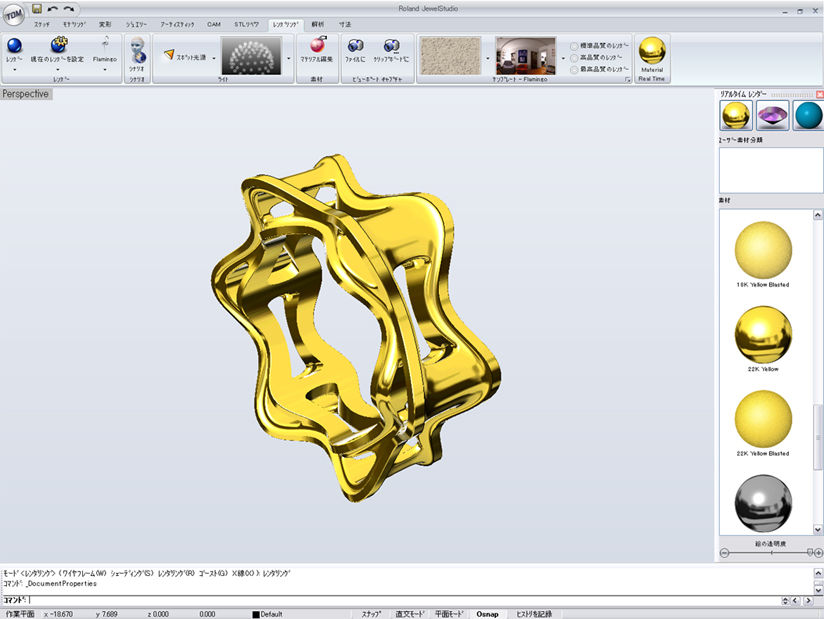

簡単操作のジュエリーデザインソフトウェア「Roland JewelStudio」

宝飾デザインや製作に携わる方の意見を取り入れた、簡単な手順で直感的なデザインが行えるジュエリーデザインソフトウェアです。様々な形状が登録された石留めのデザインを、サイズを指定して本体のデザインにはめ込むことが可能な上、手描きのスケッチを下絵にしたデータ作りもサポートしていますので、デザイナーのイマジネーションを最大限に引き出せます。また石を複数個配置する場合にも、一定間隔で自動的にレイアウトする機能を装備。精度の高いデザインと作業の効率化に貢献します。さらに手作業では手間と時間がかかる指輪のサイズ変更、左右対称のイヤリングのデザイン作成、デザインの一部変更などにもすばやい対応が可能です。作成したデザインモデルは画面上に自由な角度で表示することができ、質感や色も与えられますので、仕上がりのイメージ検証やお客様とのデザイン打合せもスムーズに行うことができます。

•

•

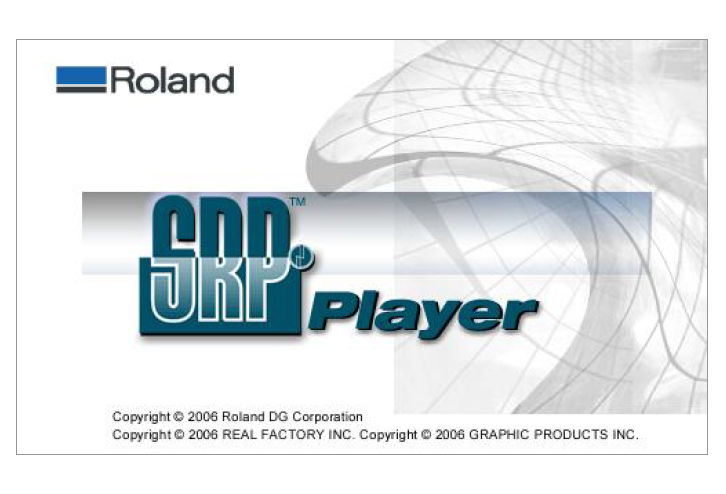

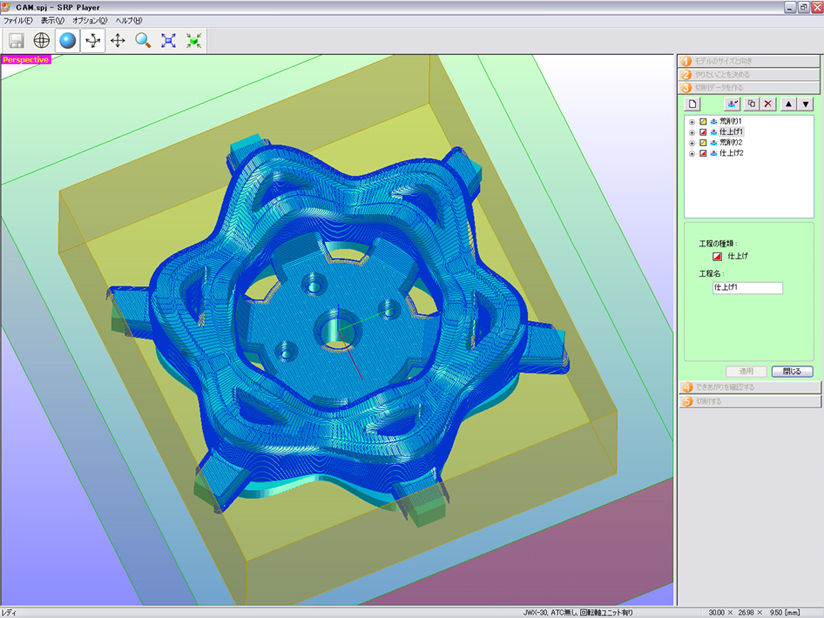

加工機の性能を100%引き出す専用CAMソフトウェア「SRP Player」

切削加工に携わったことがない初心者の方でも簡単にお使いいただけるように、操作方法を5ステップに絞り込んだシンプルな対話形式を採用。画面の指示に従って加工条件を入力していくだけで、Roland JewelStudioで作成したデータの取り込みから、加工機に送る加工データの生成までの作業をスムーズに行うことができるソフトウェアです。付属の専用治具にも完全対応していますので、様々な形状のジュエリーを加工いただけます。

•

•

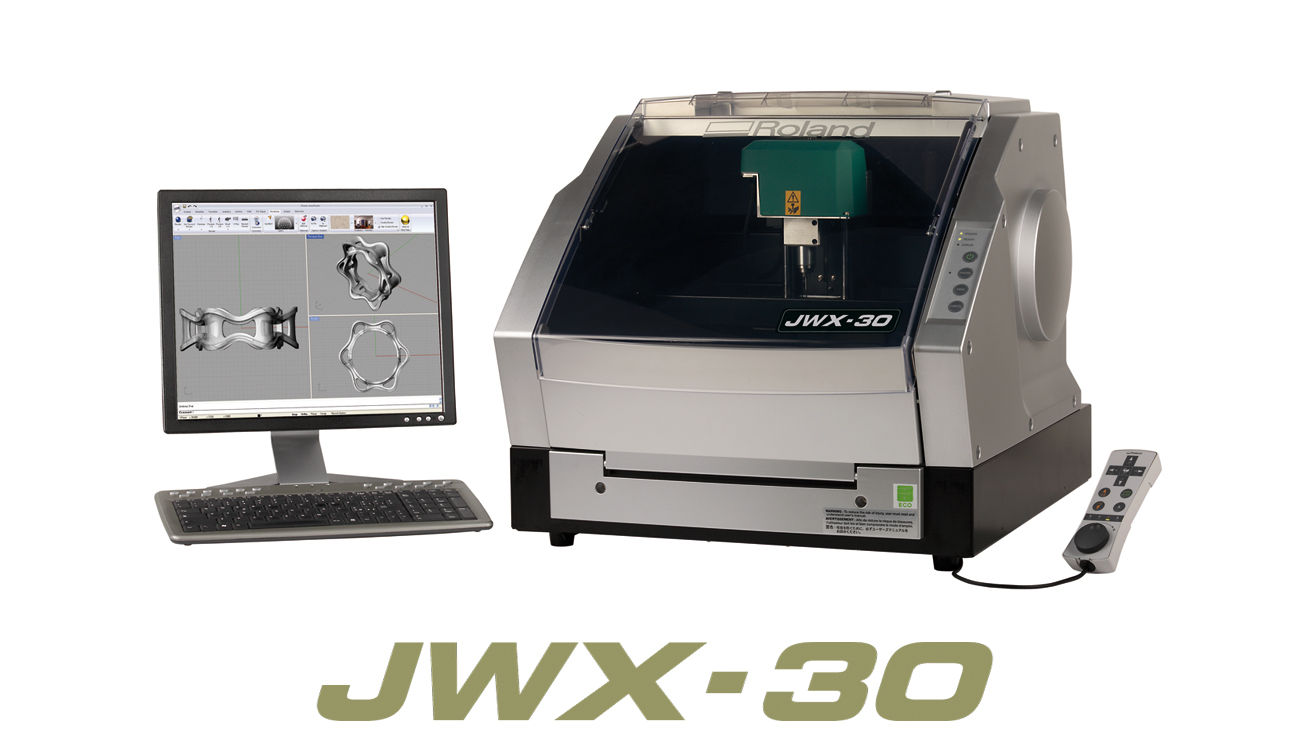

多彩なジュエリー原型を製作できる加工機「JWX-30」

システムの基幹である加工機は、ワックス製のジュエリー原型切削の専用機として新開発されました。Roland JewelStudioで作成した繊細なデザインデータを余すことなく実体化するために徹底的に機構部品の見直しを図り、ジュエリー原型の切削に必要な回転軸ユニットの、ギアバックラッシュ（遊び）をごく低く押さえることに成功。他の方式では真似のできない美しい加工を実現しています。

また、切削したいジュエリー原型の形状に合わせ、材料固定用のクランプも3タイプ・4種類をご用意。多彩なデザインの原型切削をサポートします。さらに、手元において細かな設定作業ができるハンディパネルや、使い勝手を犠牲にすることなく、操作性と安全性を両立したセーフティカバー、カッター装着時に不意の落下を防ぐマグネット内蔵コレットなど、お使いいただく上で便利な装備も満載しました。

多彩なデザインに対応する、3タイプ・4種類の固定用クランプ

ジュエリー加工専用治具として大小2種のスクエアクランプ、スイベルクランプ、チューブクランプを標準装備しました。スクエアクランプは、2面加工と円周加工の両方に対応し、リングやブローチの原型製作に最適です。スイベルクランプは、回転軸とテーブルを使い分けでき、シャトン（石の台座）のような、小さく複雑なモデルを加工できます。チューブクランプは、リング用の円筒ワックスを利用でき、様々なデザインの加工や、同一デザインの量産を効果的に行えます。

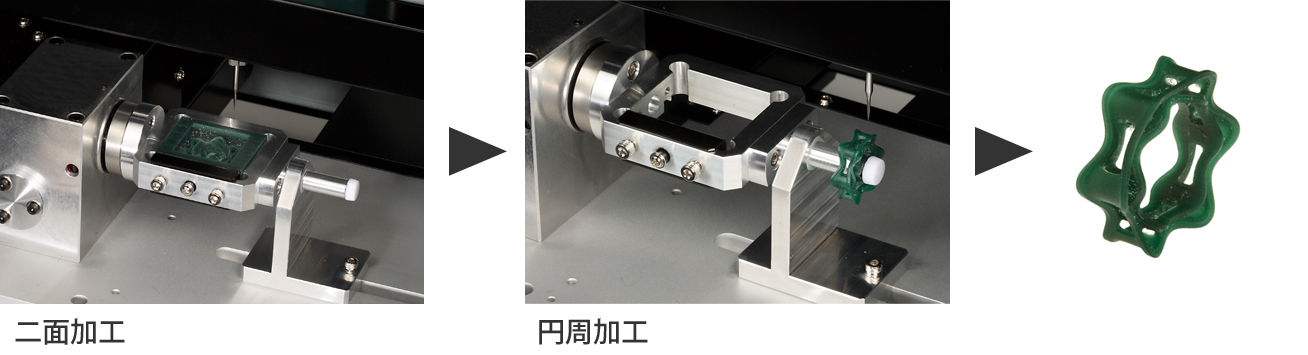

スクエアクランプ

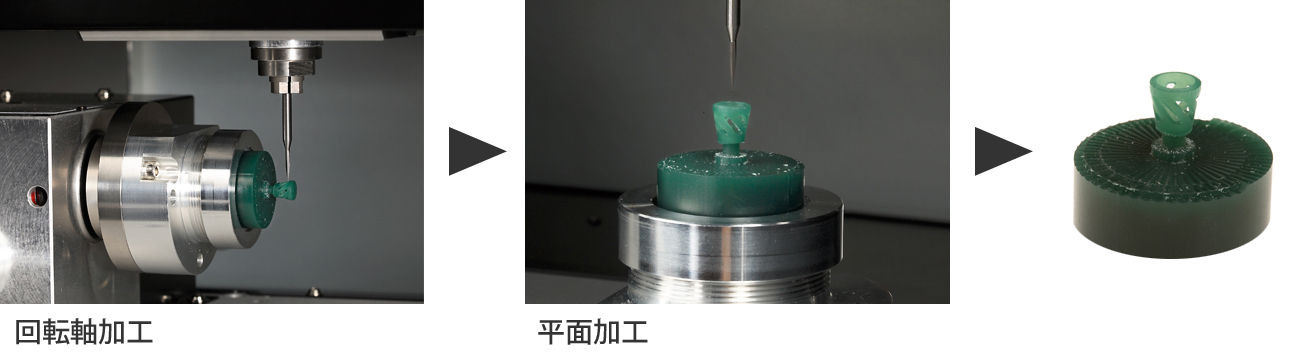

スイベルクランプ

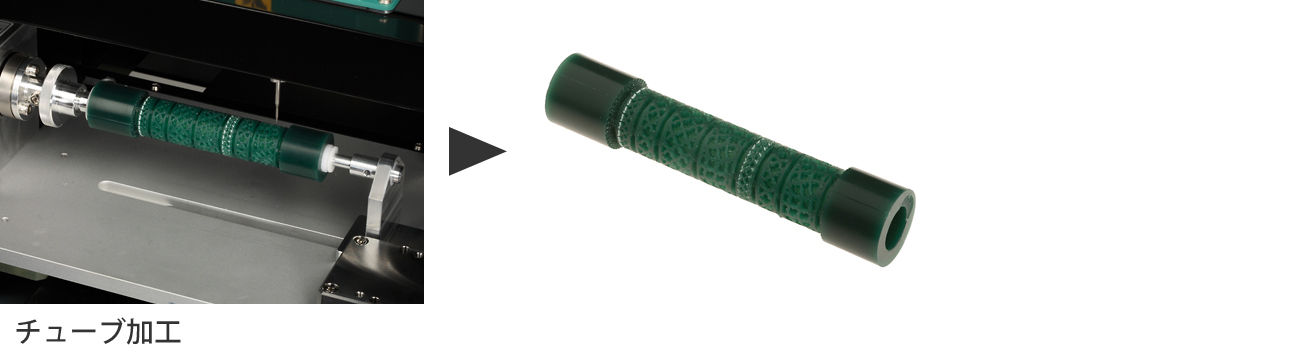

チューブクランプ

新開発の仕上げ用剣形状カッター（ZEC-J3015）

切削機の性能を引き出し、より美しいワックス原型を生み出すために、新たに仕上げ加工用の剣形状カッターを開発し、標準付属しました。従来の刃物で切削した場合、微細な形状を切削するとどうしても切削カスがバリのように残ってしまい、それが仕上がりに影響を与えることがありました。新開発のカッターはワックス切削に最適な剣のような形をした細身の形状で、切削カスがモデルの表面に残ってしまうことがなく、美しい仕上がりのモデルを製作することができます。

※本製品は2008年8月27日(水)～29日(金) 東京ビッグサイトで開催される「ジャパン ジュエリーフェア2008」に出展いたします。 ブースでは本製品で製作したワックス原型を使って仕上げた数々のジュエリーをご覧いただけます。是非この機会にご来場ください。

主な仕様

価格	標準価格：1,850,000円（税込価格：1,942,500円）
取り付け可能な材料重量	1.9kg（治具の重量を含む）
XYZ動作ストローク	X、Y、Z：305×205×100mm
最大回転角	±18×105°（±5000回転）
XYZ軸駆動方式	ステッピングモータ
動作速度	XY軸：0.1～60mm/s. Z軸：0.1～30mm/s. A軸：11.25rpm
ソフトウェア分解能	XYZ軸：0.01mm/step A軸：0.0225°/step
機械的分解能 （マイクロステップ）	XY軸 / Z軸：0.00125mm/step A軸：0.0028125°/step
スピンドルモータ	ブラシレスDCモータ、最大100W
スピンドル回転速度	6,000～30,000rpm
ツールチャック	コレット方式、ツール最大シャンク径φ6.35mm
インターフェイス	USB（Universal Serial Bus Specification Revision1.1準拠）
電源条件 / 消費電力	AC100V±10%、2.8A、50/60Hz / 275W
外形寸法 / 重量	幅×奥行き×高さ：606 × 656 × 557mm / 47kg
付属3D CADソフトウェア	Roland JewelStudio（ローランド ジュエルスタジオ）
付属CAMソフトウェア	SRP Player（エスアールピー プレイヤー）
付属治具	スクエアクランプ(大小2種)、スイベルクランプ、チューブクランプ
販売目標台数	発売後1年間で350台（国内・海外の合計台数） ※国内販売開始日より起算
発売日	2008年 9月 1日（月）

※仕様は予告なく変更する場合があります。
